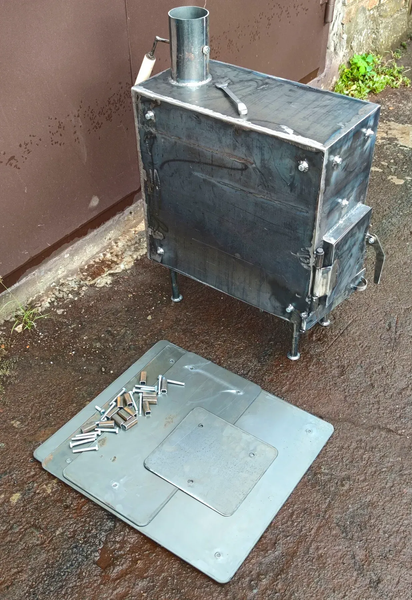

Пічка буржуйка із захисним, конвекційним кожухом Троян на дровах.
Буржуйка Троян застосовується для обігріву приміщення площею до 30 м ². Також верхню частину печі можна використовувати як варильну поверхню (рівна площина, яка достатньо нагрівається для того, щоб закип'ятити воду в чайнику або приготувати щось).

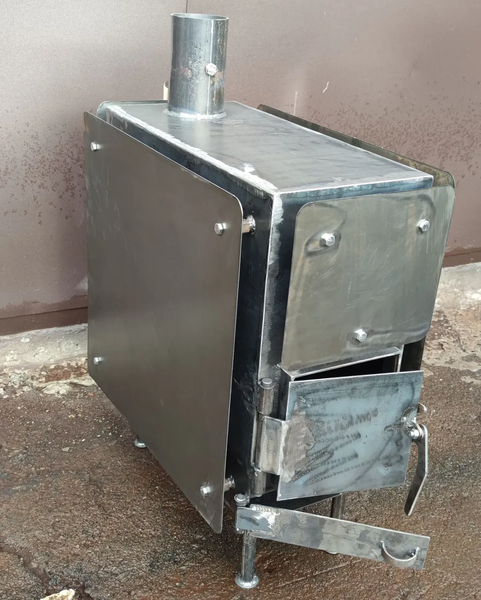

По периметру пічки встановлений захисний кожух, основна функція якого полягає в:
- захист від прямого торкання до розпеченої печі (уникнення опіків);
- захист від прямого потоку гарячого повітря на людину;
- конвекційна функція: створюється потік гарячого повітря, що розподіляється по периметру поверхні буржуйки.
Характеристики печі-буржуйки Троян:
- матеріал печі: чорна сталь 3 мм;
- матеріал захисного кожуха: сталь чорна 1 мм;

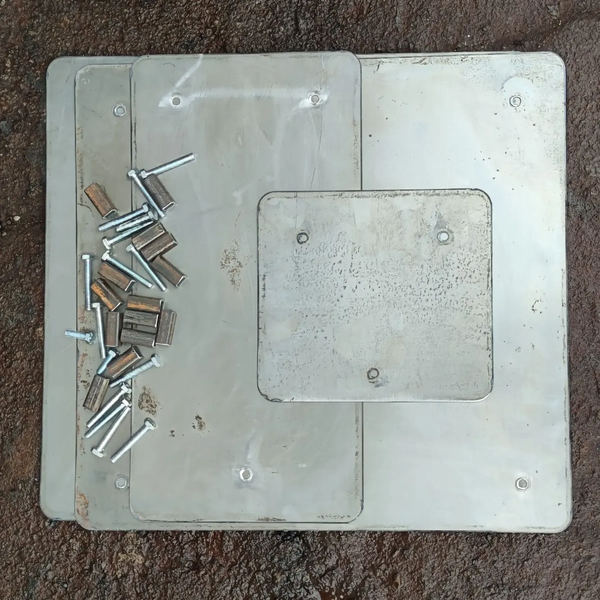

- захисний кожух знімний - по всьому периметру (на різьбовому з'єднанні м8);
- шибер на трубі димовідведення (з дерев'яною ручкою);

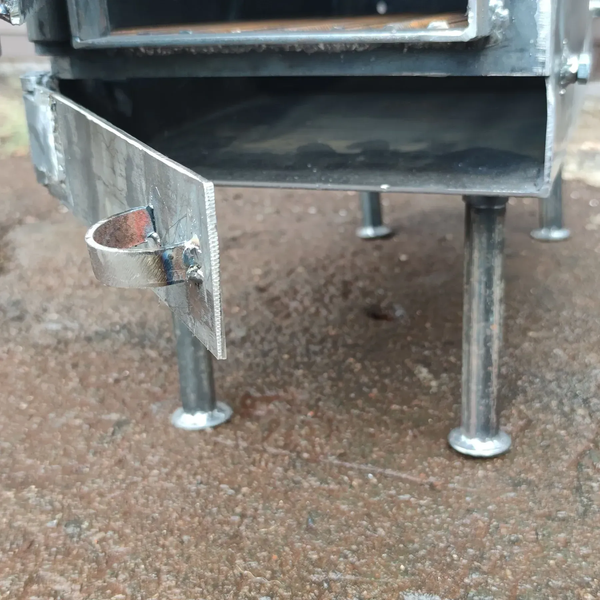

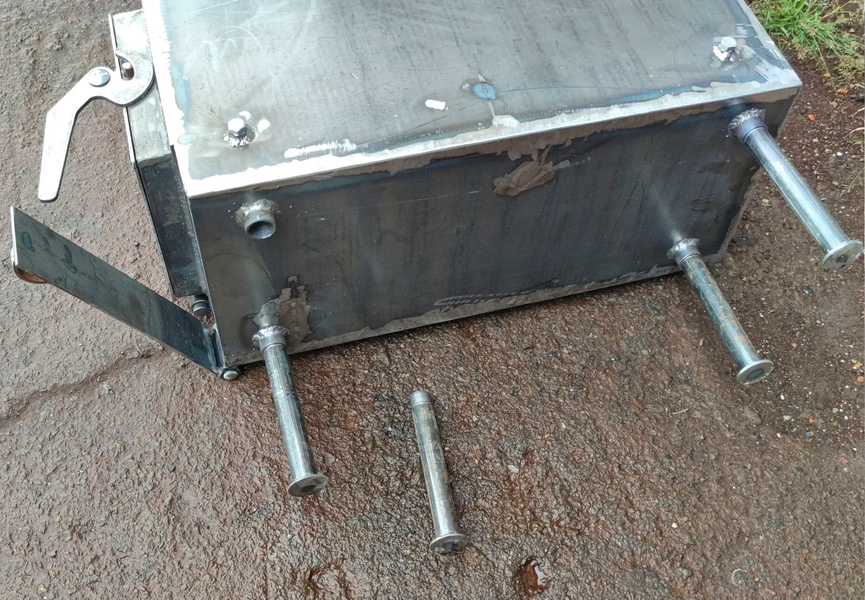

- знімні ніжки (на різьбовому з'єднанні) що забезпечить вигідність у транспортуванні та зберіганні;

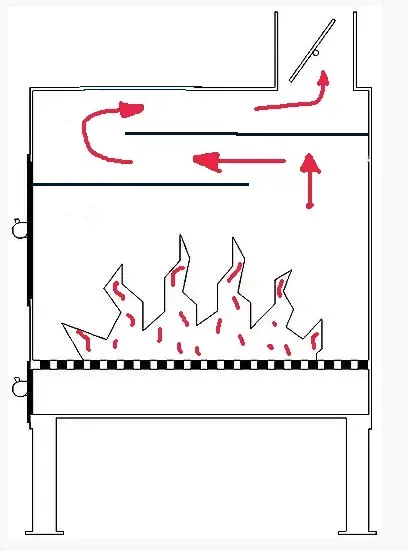

- 2 полиці-іскрогасники усередині печі (показані на фото-схемі).
Розміри буржуйки Троян (без кожуха і ніжок - чистий розмір самої пічки)
- глибина 50 см;
- ширина 25 см;
- висота 49 см (без ніжок);
- висота ніжок - 15 см.
Габаритні розміри буржуйки Троян
- глибина із захисним кожухом 60 см;
- ширина із захисним кожухом 36 см;
- висота з ніжками без димовідведення 65 см (самі ніжки зйомні 15 см);
- висота з ніжками та димовідведенням (шибером) 80 см;
- вага 40 кг.
Особливості буржуйок Троян

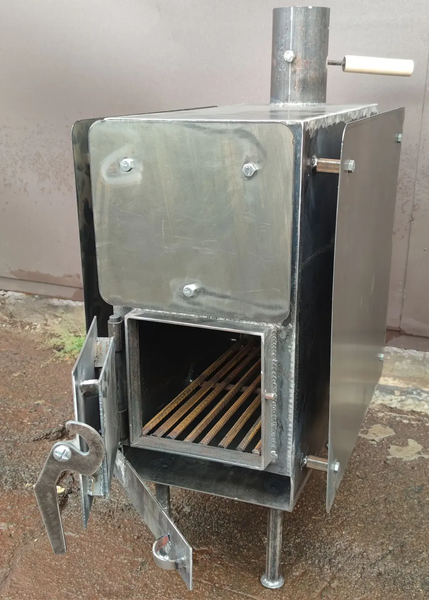

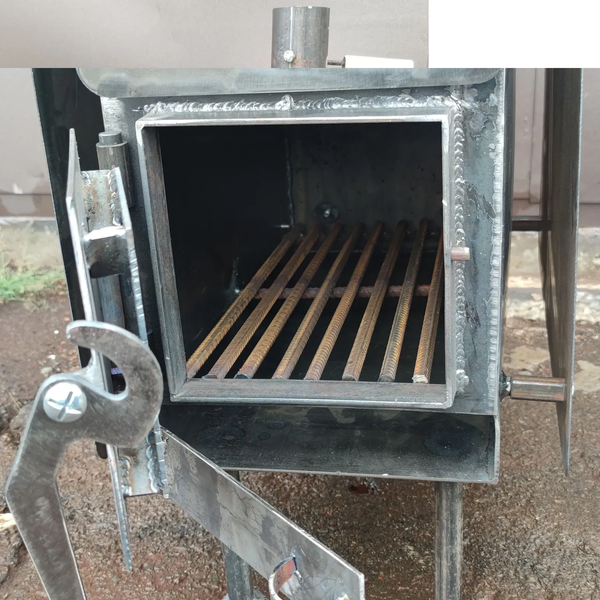

Всі буржуйки оснащені колосниками (арматура 10 мм), полицями в камері згоряння для затримання тепла всередині камери та утримання вильоту іскор через димовідведення, знімні ніжки (на різьбовому з'єднанні). Знімний захисний кожух, що забезпечить велику компактність і надійність у транспортуванні. Розкрій печі виконує плазмове різання з ЧПУ, що гарантує точність розмірів та рівність всіх сторін (елементів).
Можливість укомплектувати цю буржуйку нержавіючими трубами димовідводами 0.5 м або 1 м.
Усі буржуйки виготовлені із чорної сталі та не фарбуються! Фарбування буде тільки для товарного вигляду і з практики скажемо, що навіть термостійка фарба вигорить після декількох разів розжарювання печі. Тому ми їх не фарбуємо. За Вашим бажанням можемо пофарбувати чорною фарбою термостійкою (вартість фарбування уточнюйте).
